基于CMOS開關GS4157的物流手持掃碼終端應用方案
標簽： 模擬開關 來源：聚洵 作者：QC 時間：2021-11-24 15:33
摘要：隨著物流行業的快速發展和科技行業的不斷創新，應用于物流行業的手持掃碼終端從單一的掃碼功能發展到集掃碼（條碼/二維碼）、人臉識別、指紋識別及身份證件讀取等為一體的功能更豐富性能更優越的新一代終端產品。
隨著物流行業的快速發展和科技行業的不斷創新，應用于物流行業的手持掃碼終端從單一的掃碼功能發展到集掃碼（條碼/二維碼）、人臉識別、指紋識別及身份證件讀取等為一體的功能更豐富性能更優越的新一代終端產品。
功能的豐富意味著外圍設備接口的增多，這對于本來就捉襟見肘的SoC芯片引腳來說更是雪上加霜，而模擬開關產品在此類設計應用中便有了大展拳腳的地方。

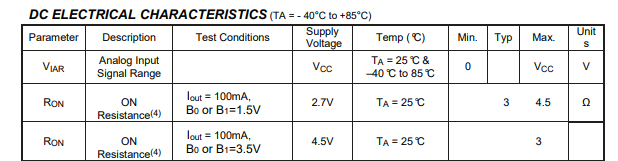

GS4157是一款有著高帶寬（300MHz @ -3dB），快速反應能力的單刀雙擲CMOS開關，模擬開關最重要的一個參數為導通電阻Ron，導通電阻Ron的大小直接影響到信號的質量，高導通電阻Ron會導致信號的損耗與退化，從而導致信號的非線性，因此在模擬開關選型時候需要重點考慮Ron的參數值。GS4157在不同輸入電壓下都有著極低的導通電阻，在2.7V供電情況下，最大導通電阻4.5Ω，在4.5V供電情況下，最大導通電阻為3.0Ω。
單刀雙擲模擬開關先關斷再閉合避免了兩路開關同時打開，在開關導通時，這將消除信號的失真。串擾和饋通也是工程師需要納入思考的重要話題，CMOS工藝中的寄生電容可以把一個開關上的信號耦合到另一個開關上，抗串擾水平能夠顯示出相鄰通道的排斥作用。跟串擾一樣，寄生電容會讓高頻型號耦合通過開關，使模擬開關看起來一直維持在開態，饋通反應了模擬開關在斷開時開關阻止信號通過的能力。GS4157通道間串擾隔離度在-54dB，饋通衰減度在-57dB，這些都是非常優秀的參數。
GS4157支持寬電壓輸入 （1.65V-5.5V），工業級工作溫度范圍（-40℃-+85℃），可選的緊湊型封裝（SC70-6/TDFN-6）及優秀的DC/AC參數，可用于總線類和模擬類信號切換，非常適合應用于便攜式多外圍周邊的電子產品，如手機，平板電腦，筆記本等電子產品。
