高性能六級能效SSR控制芯片ME8165G應用方案
標簽： 來源：微盟 作者： 時間：2021-07-30 16:58
摘要：六級能效已成為主流PD市場的標配。微盟電子推出的高性能六級能效SSR控制芯片ME8165G最大功率可以到24W，待機功耗75mW@230V/50Hz，各方面性能優越，十分符合市場需求。
高性能六級能效SSR控制芯片ME8165G應用方案
六級能效已成為主流PD市場的標配。微盟電子推出的高性能六級能效SSR控制芯片ME8165G最大功率可以到24W，待機功耗75mW@230V/50Hz，各方面性能優越，十分符合市場需求。
VCC寬電壓4.4-22V，兼容3.6-20V的輸出應用。無啟動電阻，節省9顆外圍元件。
ME8165擁有較好的保護功能，內部還提供了防輸出短路，防過載，防飽和，防過溫等功能，可在輸出過載、變壓器飽和、輸出短路，過熱等發生時進行有效保護，提高了電源的可靠性。電流限制根據不同輸出功率需求可由外部電阻設定。內置獨特的有源電流鏡像電路，保證恒功率輸出，補償全電壓范圍輸出功率一致。
18W（PD/QC3.0）系統方案
5V/3A,9V/2A,12V/1.5A
應用系統原理圖
18W（PD/QC3.0，5V/3A,9V/2A,12V/1.5A）

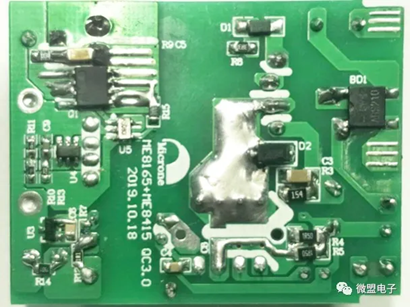

樣機實物圖
測試對比

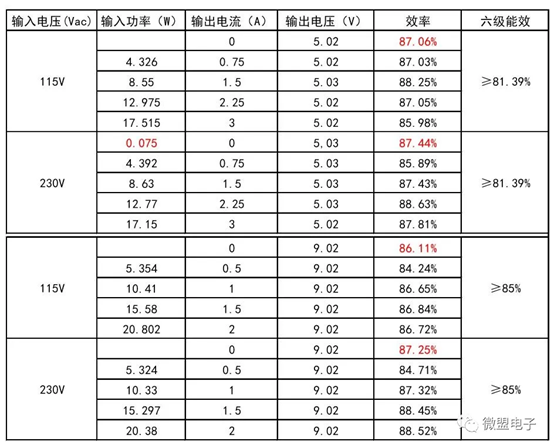

ME8165G+ME8415實測數據
ME8115F+ME8415(PD/QC 3.0 效率測試數據)
測試結果：
1. ME8165G在內置了啟動電阻后待機功率為75mW@230V/50Hz，滿足六級能效 。
2. ME8165G比ME8115F整體效率提升約1%。
3. ME8165G相對ME8115F采用了排腳散熱，且采用高壓啟動，省了啟動電阻，結構更簡單，功率密度更高。
ME8165G是微盟電子推出的輸出功率可達24W的PD/QC3.0的低成本方案，且加入了恒功率補償及更優化的OVP保護功能同時采用高壓啟動。
